ЛЕБЁДКИ
|
|
| Волен | Дата: Четверг, 30.07.2009, 20:22 | Сообщение # 76 |
 Генерал-майор
Группа: Проверенные
Сообщений: 173
Награды: 0 +
Статус: Offline
| Пасивка, которая строится поралейно активке .     Добавлено (30.07.2009, 20:22)
---------------------------------------------
Будет устанавливатся на катер авто- бана
Рожденый летать , ползать не может.
Волен - Вторник, 28.07.2009, 23:34 |
| |
| |
| Roten | Дата: Четверг, 30.07.2009, 22:24 | Сообщение # 77 |
 Генерал-полковник
Группа: Администраторы
Сообщений: 1307
Награды: 3 +
Статус: Offline
| Зачот Рукоблудник! Железки Глаз радуют!
Если человек не курит и не пьёт, поневоле задумаешься, уж не сволочь ли он? А.П. Чехов
|
| |
| |
| Волен | Дата: Пятница, 31.07.2009, 16:41 | Сообщение # 78 |
|
Генерал-майор
Группа: Проверенные
Сообщений: 173
Награды: 0 +
Статус: Offline
| Мы старались . Спасибо Саше Клименкову , и д.Сашд за канроль.
мои только чертежи.
Рожденый летать , ползать не может.
|
| |
| |
| DSawa | Дата: Вторник, 04.08.2009, 13:56 | Сообщение # 79 |
 Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline
| Лебедка НЬЮ(новая) разработана, вычерчена, отдана в производство, некоторые детали уже изготовлены. Лебёдка Волена - пасивка для установки на катере или авто. Лебёдка Нью активка + пасивка специально разработана для затяжки тандема. Одиночки будет таскать свободно.
Ребята! Давайте жить дружно!
|
| |
| |
| ORQ | Дата: Четверг, 06.08.2009, 16:48 | Сообщение # 80 |
 пожизненный РП Генералиссимус
Группа: Администраторы
Сообщений: 1068
Награды: 8 +
Статус: Offline
| Пассивная лебедь со смотчиком из стартера до кучи
I've got the Extreme Power!!!
|
| |
| |
| DSawa | Дата: Четверг, 06.08.2009, 17:08 | Сообщение # 81 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline
| Пасивная лебедь эт которая.?
Ребята! Давайте жить дружно!
|
| |
| |
| ORQ | Дата: Четверг, 06.08.2009, 17:45 | Сообщение # 82 |
|
пожизненный РП Генералиссимус
Группа: Администраторы
Сообщений: 1068
Награды: 8 +
Статус: Offline
| Там на фотках все видно
I've got the Extreme Power!!!
|
| |
| |
| ORQ | Дата: Четверг, 06.08.2009, 17:48 | Сообщение # 83 |
|
пожизненный РП Генералиссимус
Группа: Администраторы
Сообщений: 1068
Награды: 8 +
Статус: Offline
| И самое интересное, на ней сделан укладчик по типу намотчика шпулек зингеровских машинок.... [img]http://paramotor.newmail.ru/lebedka/Lebedka (7).jpg[/img] я на эту тему думал давно, но мне казалось конструкция выйдет громоздкой, а тут вон все миниатюрненько в нашем случае, на активной лебеди можно было бы тож примастырить, единственное - привод не от мотора а ремнем к примеру
I've got the Extreme Power!!!
|
| |
| |
| SKYП | Дата: Четверг, 06.08.2009, 22:07 | Сообщение # 84 |
 Генералиссимус
Группа: Администраторы
Сообщений: 1165
Награды: 5 +
Статус: Offline
| Quote (ORQ) И самое интересное, на ней сделан укладчик по типу намотчика шпулек зингеровских машинок....
это интересно...
лучше день потерять, потом за пять минут долететь!
(Море-ЕСТЬ,рыба-Есть,Тюлени-то-же Есть,, Полетов НЕТ:(( )
|
| |
| |
| DSawa | Дата: Пятница, 07.08.2009, 10:34 | Сообщение # 85 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline
| Шпулька это ацтой и позавчерашний день! Вместо эксцентрика ставим рычаг, и нему через шарик цепляем тягу. А тягу кремим к приемной штанге. Пусть штангу тягает, за одно трос укладывает! Вдвое меньше роликов, вдвое доньше служит трос! Привод надо делать от барабана и примерно 1:10.
Ребята! Давайте жить дружно!
DSawa - Пятница, 07.08.2009, 10:37 |
| |
| |
| ORQ | Дата: Пятница, 07.08.2009, 16:18 | Сообщение # 86 |
|
пожизненный РП Генералиссимус
Группа: Администраторы
Сообщений: 1068
Награды: 8 +
Статус: Offline
| А чем задать период колебаний?
I've got the Extreme Power!!!
|
| |
| |
| SKYП | Дата: Пятница, 07.08.2009, 17:47 | Сообщение # 87 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 1165
Награды: 5 +
Статус: Offline
| Вот и я сижу думаю, а как оно туды-сюды ходит? Кинематику в студию!!!
лучше день потерять, потом за пять минут долететь!
(Море-ЕСТЬ,рыба-Есть,Тюлени-то-же Есть,, Полетов НЕТ:(( )
|
| |
| |
| ORQ | Дата: Пятница, 07.08.2009, 17:52 | Сообщение # 88 |
|
пожизненный РП Генералиссимус
Группа: Администраторы
Сообщений: 1068
Награды: 8 +
Статус: Offline
| Ну на зингеровском механизме все просто. Посмотри фото. Там крутиться фиговина в виде сердечка, по ней бегает бегунок, который и создает колебания туду-сюду. С бегунка как раз снимаются колебания. Попросту эксцентрик профилированный. А вот чо д. Саша хотел сказать, я не вкурил. Че-та по типу привода ударной дрели, через шарики.
I've got the Extreme Power!!!
|
| |
| |
| DSawa | Дата: Пятница, 07.08.2009, 22:48 | Сообщение # 89 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline
| Кароч, прибиваем к барабану велосипедную звездочку. Зубьев на 50-60. Цепью вращаем 10зубую звездочку на промежуточном валу. На втором конце которого рычаг. На нем шаровой палец и тяга подобная рулевой тяги с авто. Второй конец тяги через ш. палец закреплён на Г образной качалке за короткий конец Угол качалки проткнут осью. Длинный конец через тягу (как рулевая) крепится на подвижную штангу, в середке, закреплённую на подшипниках под барабаном одним концом а на другом у ей коробка с роликами. Вот и вся кинематика. Дёшево и сердито!
Ребята! Давайте жить дружно!
|
| |
| |
| SKYП | Дата: Пятница, 07.08.2009, 22:54 | Сообщение # 90 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 1165
Награды: 5 +
Статус: Offline
| Мозг взорван!!!
пошёл учить мат. часть...
лучше день потерять, потом за пять минут долететь!
(Море-ЕСТЬ,рыба-Есть,Тюлени-то-же Есть,, Полетов НЕТ:(( )
|
| |
| |
| DSawa | Дата: Понедельник, 10.08.2009, 22:57 | Сообщение # 91 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline
| То ли ещё будет ой ой ой! Добавлено (10.08.2009, 22:57)
---------------------------------------------
Господа! Пришло время собирать камни! Прошу Всех принимающих участие в проекте "лебёдка Нью" передать готовые детали мне или Ури.
Ребята! Давайте жить дружно!
|
| |
| |
| Михаил | Дата: Пятница, 14.08.2009, 09:01 | Сообщение # 92 |
![]( "Михаил")
Группа: Удаленные
Сообщений:

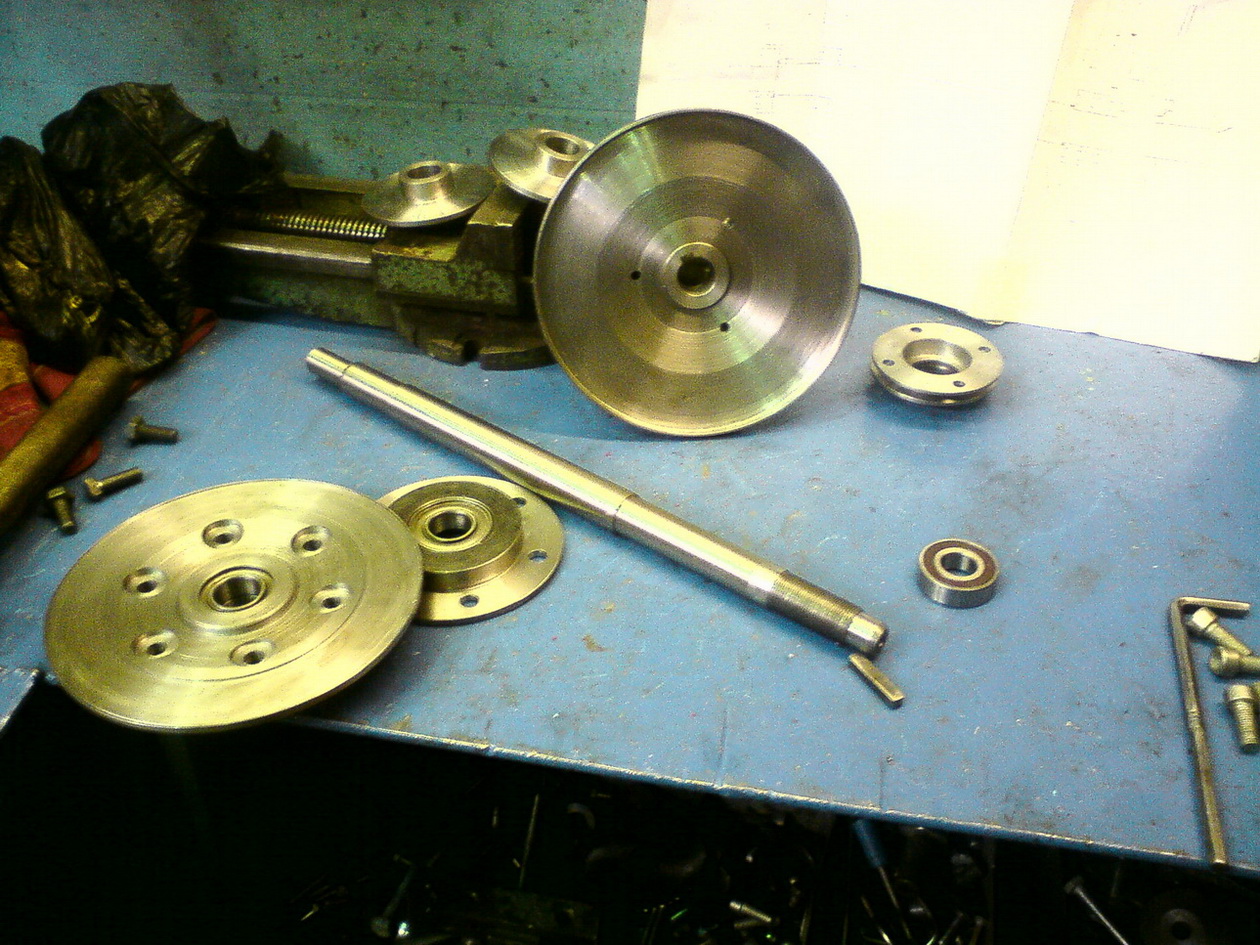

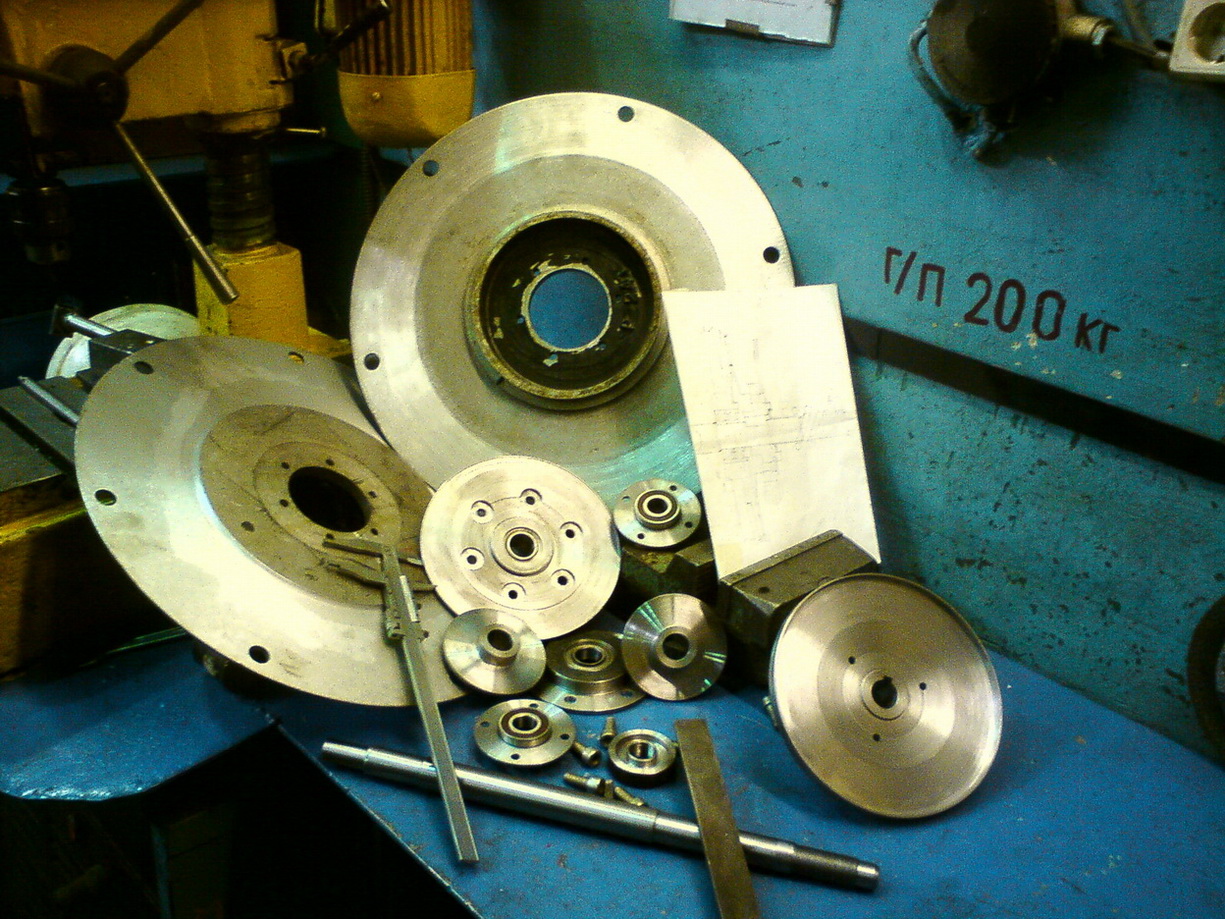

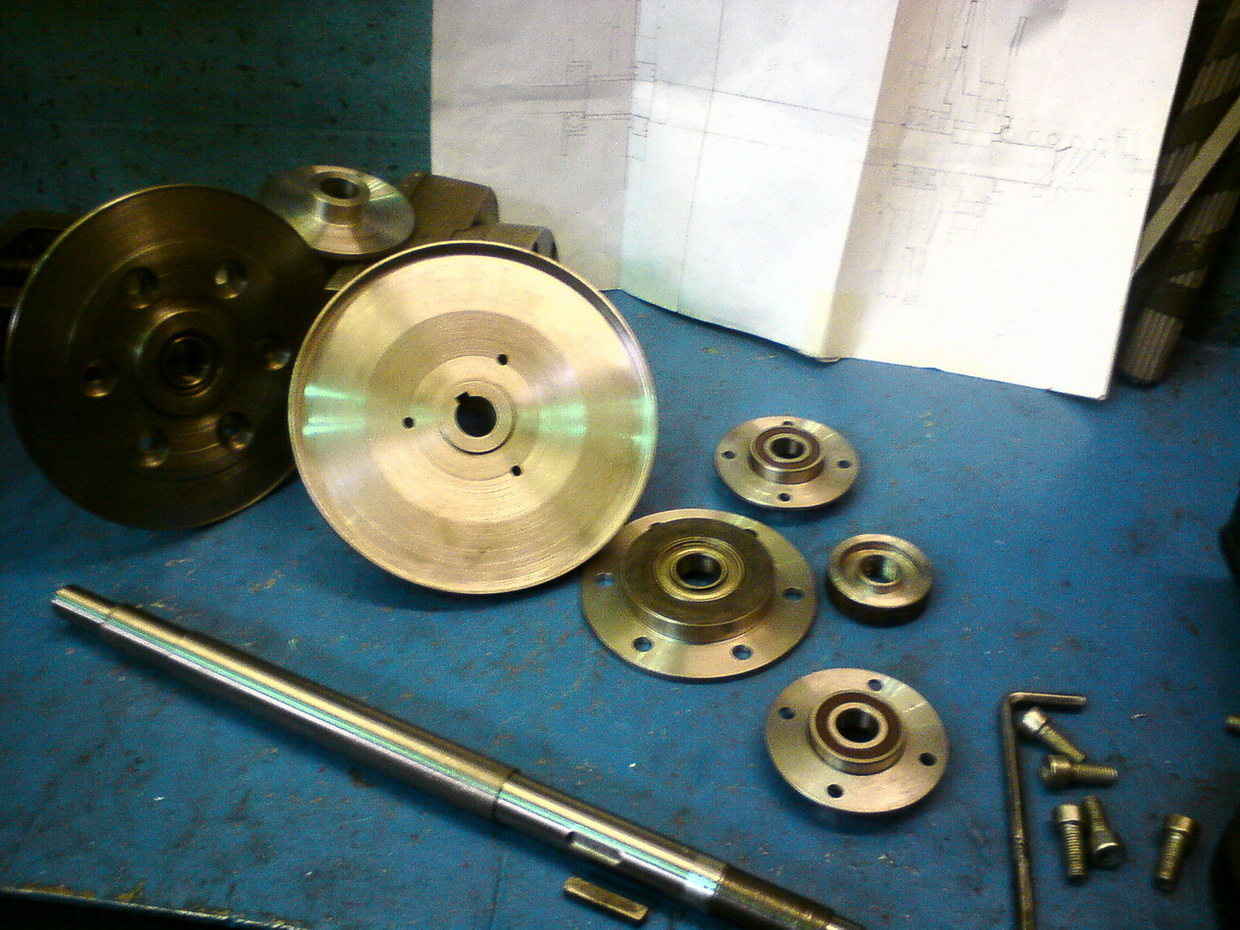

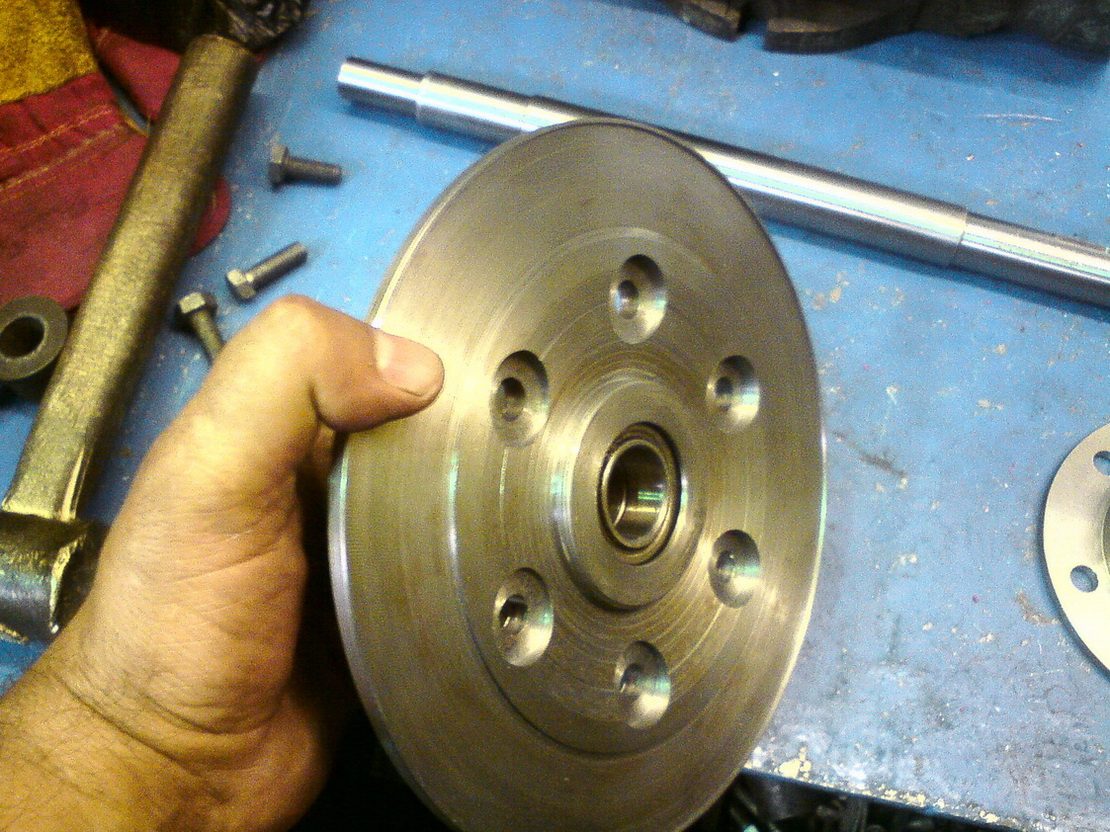

| Собственно, вот...
|
| |
| |
| DSawa | Дата: Пятница, 14.08.2009, 15:09 | Сообщение # 93 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline
| У кого вся эта красота?
Ребята! Давайте жить дружно!
|
| |
| |
| Михаил | Дата: Пятница, 14.08.2009, 15:49 | Сообщение # 94 |
![]( "Михаил")
Группа: Удаленные
Сообщений:
| У меня
|
| |
| |
| DSawa | Дата: Пятница, 14.08.2009, 22:02 | Сообщение # 95 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline
| Как бы всё это мне или Ури передать?
Ребята! Давайте жить дружно!
|
| |
| |
| Волен | Дата: Суббота, 12.09.2009, 20:04 | Сообщение # 96 |
|
Генерал-майор
Группа: Проверенные
Сообщений: 173
Награды: 0 +
Статус: Offline
| Д.Саша что нового по поводу лебедки.
Рожденый летать , ползать не может.
|
| |
| |
| DSawa | Дата: Суббота, 12.09.2009, 20:49 | Сообщение # 97 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline
| Бухло, мухло, дача, погода не способствует сборке! А я этим всем занимаюсь. Если завтра (не дай бо.. не будет погоды ) буду крутить лебедку.
Ребята! Давайте жить дружно!
|
| |
| |
| DSawa | Дата: Среда, 21.10.2009, 16:36 | Сообщение # 98 |
|
Генералиссимус
Группа: Проверенные
Сообщений: 932
Награды: 3 +
Статус: Offline

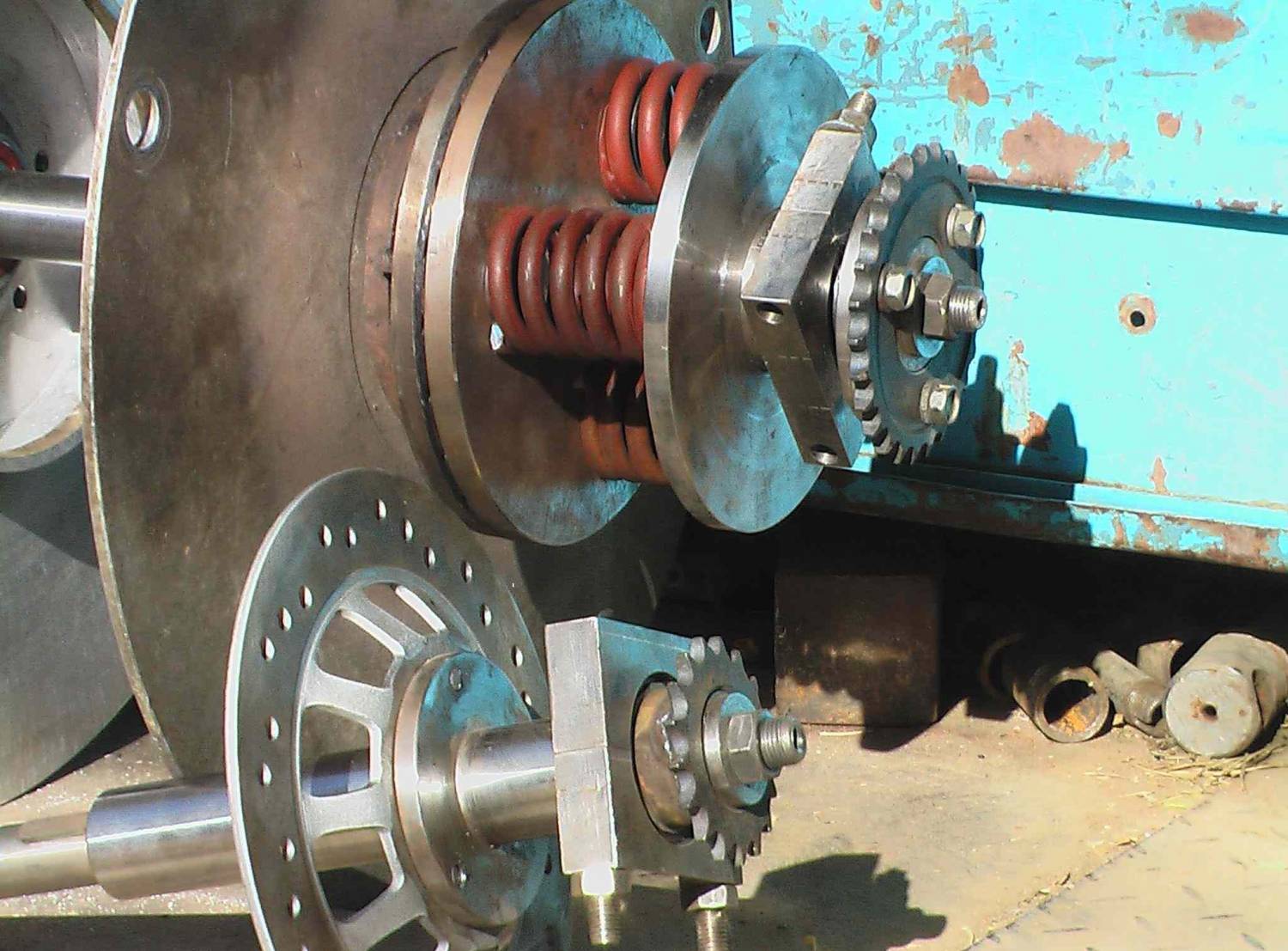

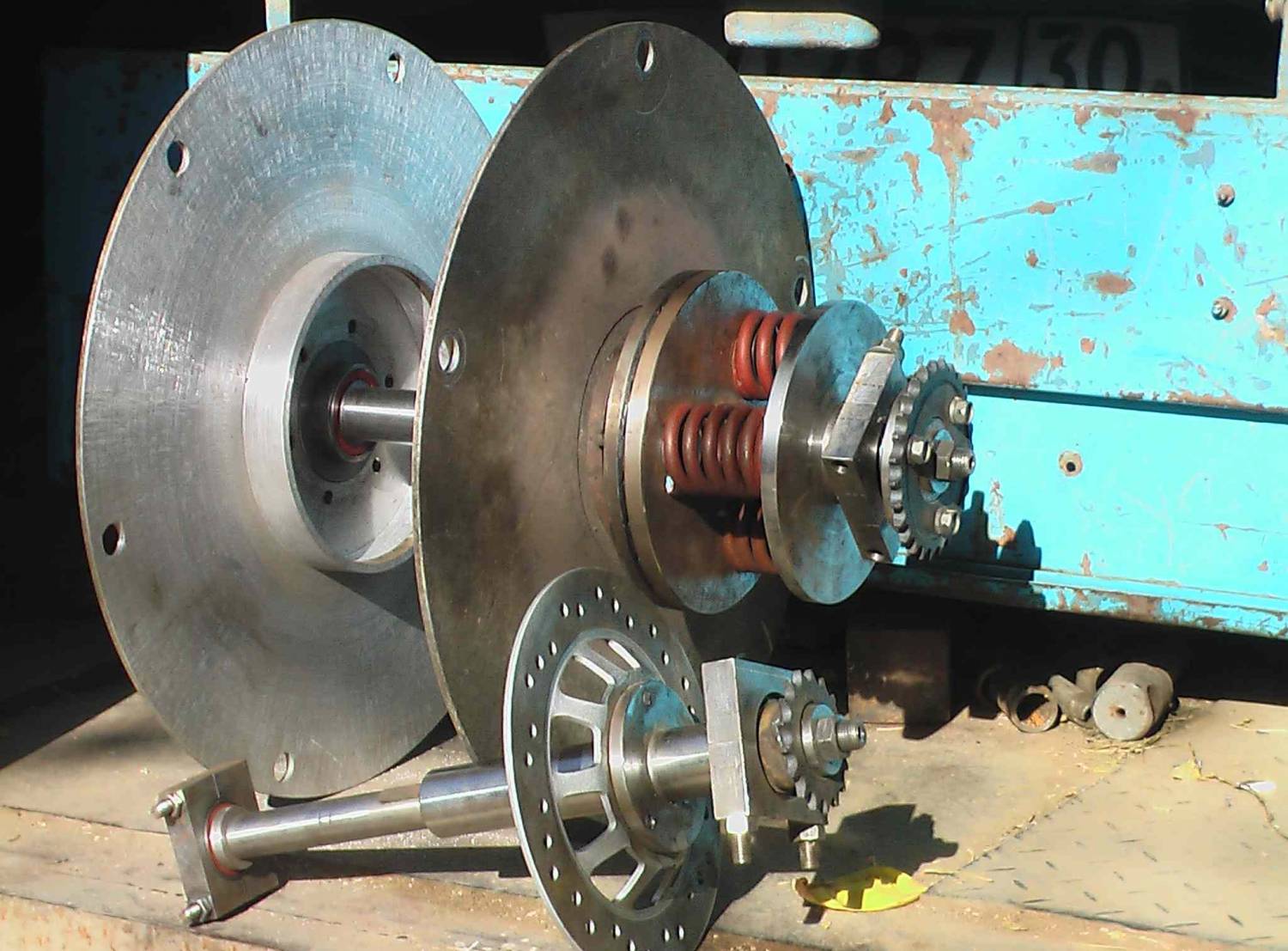

| Эти валы будут поднимать нас в небо!!!
Ребята! Давайте жить дружно!
|
| |
| |
| Михаил | Дата: Среда, 21.10.2009, 16:47 | Сообщение # 99 |
![]( "Михаил")
Группа: Удаленные
Сообщений:
| Кинул клич, завтра будет инфа по барабану. Сварить проблем нет, а вот лист алюминия- вопрос!
|
| |
| |
| ORQ | Дата: Среда, 21.10.2009, 17:19 | Сообщение # 100 |
|
пожизненный РП Генералиссимус
Группа: Администраторы
Сообщений: 1068
Награды: 8 +
Статус: Offline
| Мама Родная, а сколько весить будет сей агрегат?
I've got the Extreme Power!!!
|
| |
| |
